110KV镇安变质黄草坝变送电线路工程开展电缆沟支架、组塔架线施工

发表时间：2025-07-10 09:12

二零二五年七月，楚雄鸣远电力工程有限公司目前正全力推进110KV镇安变质黄草坝变送电线路工程开展电缆沟支架、组塔架线施工建设工作。

一、施工方案

1.施工准备

（1）对电缆沟进行现场勘查，了解其地形、地貌、地质条件等，评估施工难度和风险。审查设计图纸，确保其符合相关规范和安全要求，涵盖支架设计、电缆数设计等方面，重点关注结构安全性、施工可行性和经济性。

（2）根据设计图纸和施工要求，制定详细的材料计划，包括钢材、电缆、金具等材料的规格型号、数量和质量要求。选择合格的供应商进行材料采购，确保材料质量符合相关标准和规范要求，对于关键材料进行严格的检验和测试。合理安排材料的储存场地和运输方式，确保材料在储存和运输过程中不受损坏和变质。

（3）选择具有相应资质和经验的专业施工队伍进行施工，对施工队伍进行安全培训和技能培训，提高施工人员的安全意识和操作技能水平。建立健全的施工队伍管理制度，明确各级管理人员和施工人员的职责和权限。

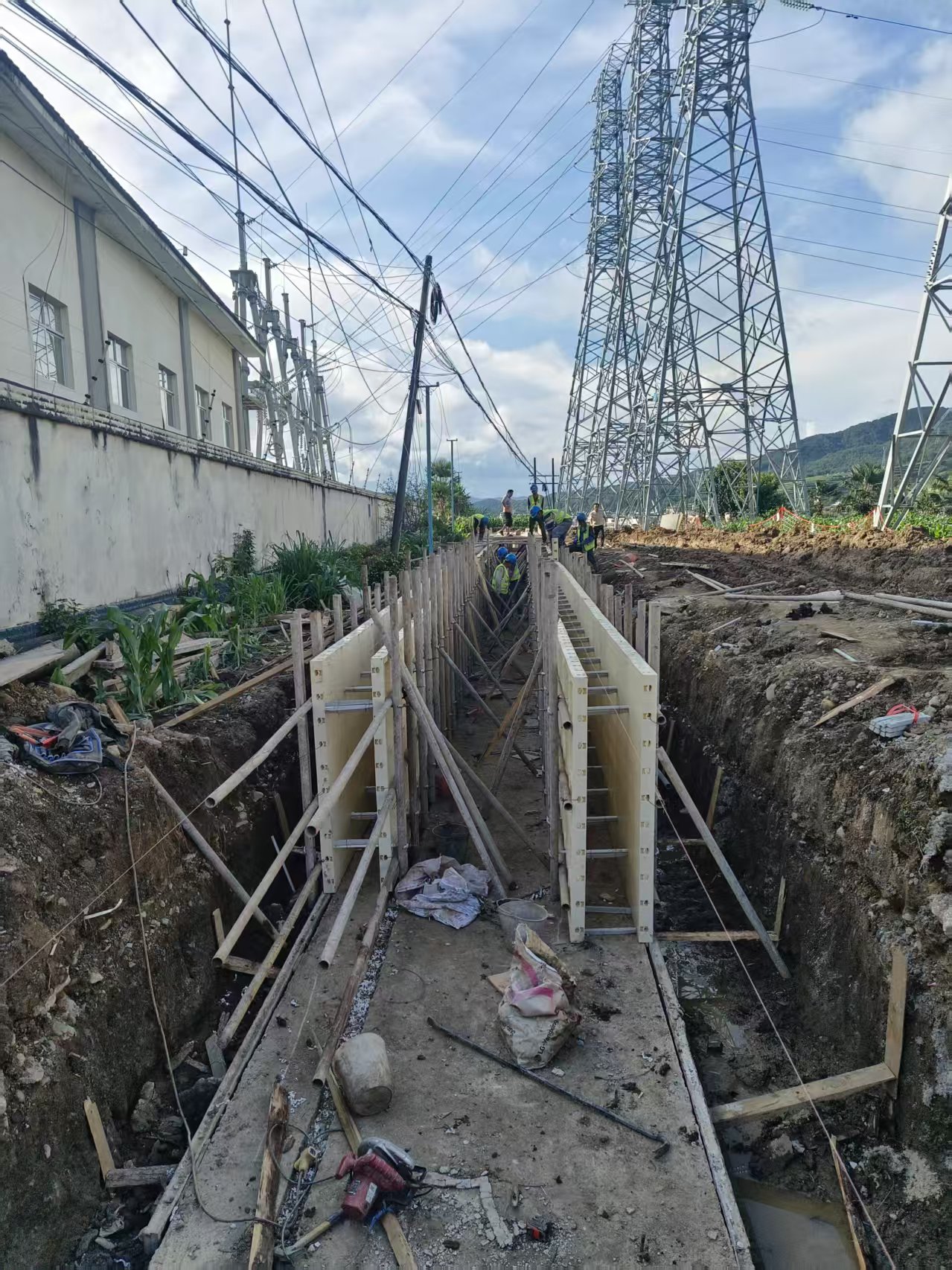

2.电缆沟支架安装

（1）依据设计图纸准确测量并确定支架的安装位置，使用专业的测量工具确保位置精度。按照设计要求进行支架的组装，确保各部件连接牢固，采用合适的螺栓进行紧固，并注意螺栓的张力和紧固力的准确度。

（2）将组装好的支架固定在电缆沟内，固定方式可根据实际情况选择膨胀螺栓固定或其他可靠的固定方法，保证支架的稳定性和承重能力。

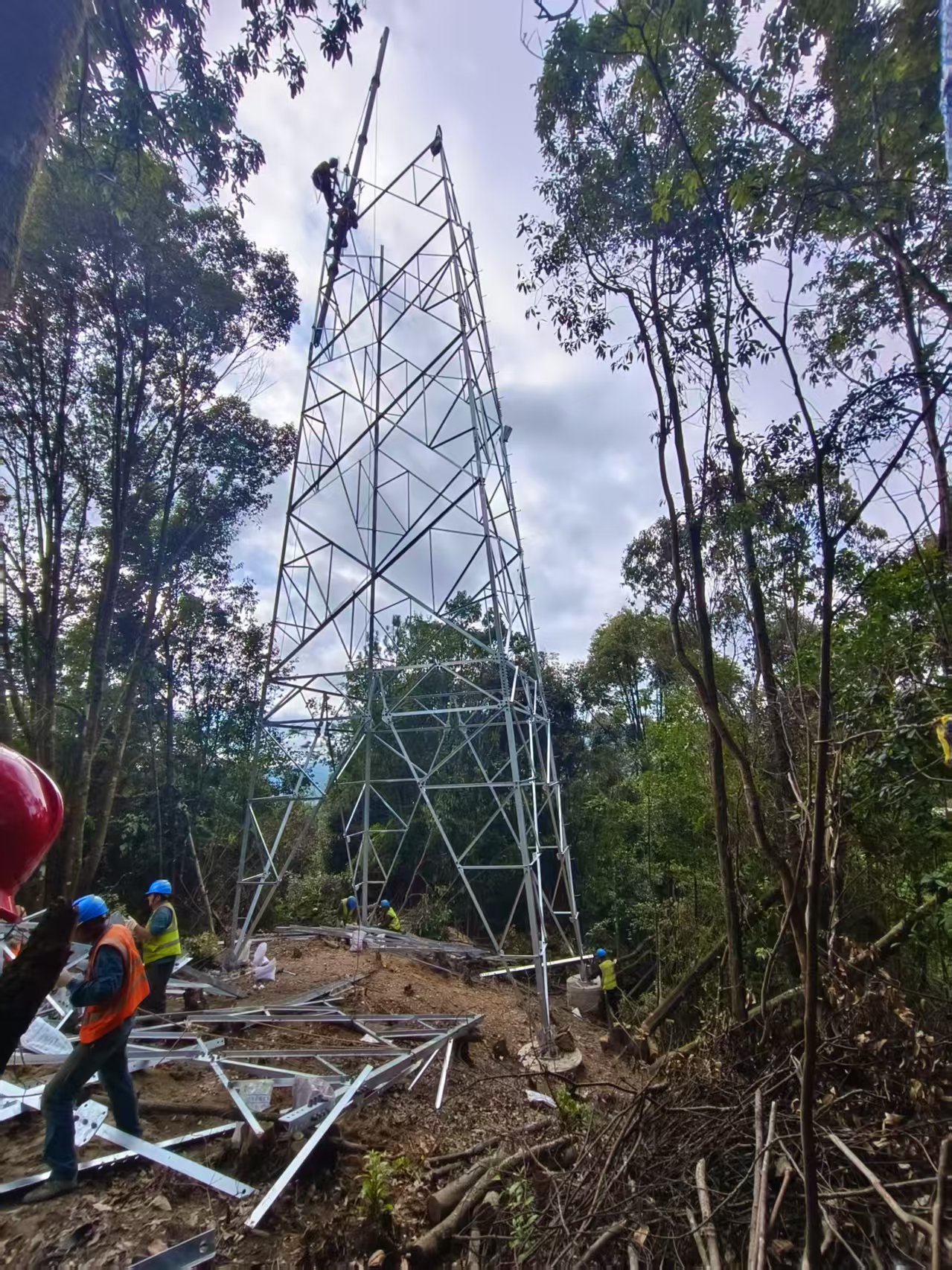

3.组塔

（1）设备调试:在组塔前，对塔材及相关设备进行全面检验和调试，确保设备性能安全稳定，并进行质量记录。

（2）支架安装:按照设计图进行塔体支架的安装，确保符合工程要求并保障安全。

（3）螺栓紧固:组塔螺栓安装应严格依照设计图纸，确保塔体结构正确无误，同时确保螺栓的张力和紧固力准确。

（3）主蒙皮安装:这是组塔过程中的关键步骤，需注意安装方式与精度，以保证塔体外观美观且质量过硬。

4.架线

（1）导(地)线的紧线顺序:先将避雷线紧好；垂直排列的线路，从最上层导线开始，依次进行；水平排列的线路，先紧中线，后紧两边线。

（2）导、地线螺栓式连接:切割导线前，用细铁丝扎牢，以防散股弹击伤人，在有张力的导线上切割时，开断处两端应绑住。切割导地线断面应整齐无毛刺，切割铝股时禁止伤及钢芯。对使用的接续管，用汽油清洗管内壁的油垢等，清除影响穿管的锌疤与焊渣，并用游标卡尺测量其内径、外径及管长等数据，误差应满足规范要求。压接完成后，检查对边距及压后管长等尺寸，并做好记录。导、地线的液压部分穿管前应以棉纱擦去泥土，用汽油清洗油垢，镀锌钢较线清洗长度应不短于穿管长的1.5倍;钢芯铝较线清洗长度对先套入铝管的一端应不短于铝管套入部位，对另一端应不短于半管长的1.5倍。铝管在压前，穿管部位的铝股导线应涂801电力脂及清除铝股表面氧化膜，其操作程序按照相关规定执行。

（2）安装悬垂线夹时，在线夹安装位置中心，向两侧各量出线夹长加1/210mm并划印;在两印之间，按架空线外层绞制方向缠铝包带(缠绕层数按设计规定)并将端头返回；装上线夹，调准中心位置，拧紧固定螺栓;将线夹和悬垂串连接。悬垂线夹安装后，绝缘子串应垂直地平面，两侧相邻杆塔中项挂线点应在同一中线位置。

（3）跳线安装采用加挂跳线串连接的方式，以保证跳线对杆塔的电气间隙，确保线路安全运行。跳线长度可通过“实测加经验修正值”的方法测量，安装后的跳线不得扭曲或硬弯，应呈悬链式自然下垂，其对杆塔及拉线、金具等的电气间隙以及跳线的弧垂要符合设计规定。

（4）按照设计要求安装防震金具，防振锤的安装数量及距离遵照线路设计中的有关规定，安装时要注意防振锤应与地面垂直，其安装距离偏差不应大于±30mm。

二、注意事项

1.施工安全

（1）所有施工人员必须严格遵守国家及有关部门颁发的安全操作规程，以及上级机关及公司制定的有关施工安全规定。

（2）高空作业人员要持证上岗，有县级以上医院体检合格证明，在安规考试中合格，进场作业之前，要报监理，监理认可后方可参加高空作业。

（3）进入施工现场必须正确佩戴安全帽，登塔作业人员必须正确使用安全带及二道防线，并应系在牢固的构件上。塔上组装用工具及塔材等必须用绳索传递，禁止抛扔。

（4）在六级及以上大风或恶劣气候下，应停止露天高处作业。在冰雪、霜冻、雨雾天气作业时，应采取防滑措施和防寒防冻措施。在夜间或光线不足的环境下作业，应设置足够的照明。

2.施工质量

（1）各种工器具的选用必须符合施工方案规定，使用前进行检查，确保其性能良好。

（2）严格按照设计图纸和相关规范进行操作，确保支架安装位置准确、牢固，组塔和架线的质量符合设计要求，在电缆敷设过程中，应避免电缆受到机械损伤、化学腐蚀等，电缆的弯曲半径应符合相关规定。对施工过程中的各个环节进行质量检查，发现问题及时整改，确保工程质量。
